Miniatur-Kugellager aus Edelstahl

Miniaturlager aus Edelstahl CXE Bearing liefert Miniaturlager aus Edelstahl für kompakte Präzisionsanwendungen, bei denen wenig Bauraum zur Verfügung steht, aber Korrosionsbeständigkeit, ruhiger Lauf und zuverlässige Leistung erforderlich sind. Diese Lager werden häufig in Instrumenten, Medizingeräten, Kleinmotoren, Robotik, Sensoren, Miniaturgetrieben, lebensmittelnahen Anlagen und anderen kleinen mechanischen Baugruppen eingesetzt.

Miniaturlager aus Edelstahl werden auch als Miniatur-Kugellager aus Edelstahl, Mikro-Kugellager aus Edelstahl oder kleine Präzisionslager aus Edelstahl bezeichnet. In den meisten Fällen sind damit Kugellager mit einem Bohrungsdurchmesser unter 10 mm gemeint. Im Vergleich zu Standard-Miniaturlagern aus Chromstahl bieten Ausführungen aus Edelstahl eine bessere Beständigkeit gegen Feuchtigkeit, leichte Chemikalien, hohe Luftfeuchte und Reinigungsumgebungen.

Was sind Miniaturlager aus Edelstahl?

Miniaturlager aus Edelstahl sind sehr kleine Kugellager aus korrosionsbeständigem Edelstahl. Sie stützen kleine rotierende Wellen ab und reduzieren Reibung, Vibrationen und Verschleiß in kompakten mechanischen Systemen.

Aufgrund ihrer geringen Größe werden diese Lager breit in Präzisionsgeräten eingesetzt, bei denen jeder Millimeter zählt. Typische Beispiele sind kompakte Motoren, optische Instrumente, Dentalwerkzeuge, Encoder, Messgeräte, Miniatur-Umlenkrollen, Führungsrollen, kleine Pumpen und Automatisierungsmodule.

In Einkauf und technischer Beschaffung suchen Käufer diese Produkte unter unterschiedlichen Begriffen, etwa Instrumenten-Kugellager aus Edelstahl, Mikro-Kugellager aus Edelstahl, Miniatur-Edelstahlkugellager oder kleine Edelstahllager. Die Bezeichnungen variieren, die Kernanforderung ist jedoch meist gleich: ein kleines Lager, das in engem Bauraum ruhig läuft und zugleich korrosionsbeständiger ist als gewöhnlicher Wälzlagerstahl.

Warum Miniaturlager aus Edelstahl wählen?

Kleine Baugröße für kompakte Konstruktionen

Miniaturlager sind für sehr kleine Wellen und begrenzte Einbauräume ausgelegt. Sie ermöglichen kompakte Mechanismen, ohne die Rundlauf- und Rotationsgenauigkeit unnötig einzuschränken. Damit eignen sie sich für Präzisionsinstrumente, Kleinmotoren, Robotikkomponenten und Miniatur-Antriebssysteme.

Bessere Korrosionsbeständigkeit als Chromstahl

Miniatur-Kugellager aus Edelstahl werden häufig gewählt, wenn Standardlager aus Chromstahl zu schnell rosten könnten. Sie eignen sich für feuchte Werkstattumgebungen, saubere Anlagen, leichte Washdown-Bedingungen, Medizingeräte, lebensmittelnahe Maschinen sowie Anwendungen mit Feuchtigkeit oder milden Chemikalien.

Ruhiger Lauf und geringe Geräuschentwicklung

In Kleinmotoren, Lüftern, Instrumenten und Präzisionsgeräten können Lagergeräusche und Vibrationen die Leistung der Anlage direkt beeinflussen. Miniaturlager aus Edelstahl von CXE Bearing werden für ruhige Rotation, stabilen Lauf und gleichbleibende Qualität über wiederholte Chargen hinweg gefertigt.

Gedichtete und geschirmte Ausführungen

CXE Bearing liefert sowohl ZZ- als auch 2RS-Ausführungen. ZZ-Metalldeckscheiben werden häufig eingesetzt, wenn geringe Reibung und höhere Drehzahlen wichtig sind. 2RS-Gummidichtungen bieten besseren Schutz gegen Staub, Feuchtigkeit und leichte Verunreinigungen und eignen sich daher für anspruchsvollere Betriebsbedingungen.

Bundausführungen für einfachere Montage

Ein Miniatur-Kugellager mit Bund besitzt einen Flansch am Außenring. Dieser Bund unterstützt die Positionierung des Lagers im Gehäuse und reduziert den Bedarf an zusätzlichen Sicherungselementen. In kompakten Baugruppen können Miniatur-Flanschlager die Montage vereinfachen und die axiale Lage verbessern.

Wichtige Produkttypen

Miniatur-Kugellager aus Edelstahl sind die gängigste Bauart in dieser Kategorie. Sie werden in kompakten rotierenden Bauteilen eingesetzt, die Korrosionsbeständigkeit, geringe Reibung und stabilen Lauf erfordern. CXE Bearing liefert gängige metrische Miniaturlager-Baureihen, darunter MR, 68, 69, 60, 62 und 63 series.

Mikro-Kugellager aus Edelstahl werden in sehr kleinen Geräten eingesetzt, in denen der verfügbare Lagerraum extrem begrenzt ist. Sie finden sich häufig in Mikromotoren, Sensoren, Dentalwerkzeugen, optischen Instrumenten, elektronischen Geräten und kompakten Präzisionsmechanismen.

Instrumenten-Kugellager aus Edelstahl sind für Messgeräte, Laborgeräte, medizinische Werkzeuge, optische Systeme, Luft- und Raumfahrtinstrumente sowie andere hochpräzise Baugruppen ausgelegt. Für Käufer stehen meist geringe Geräuschentwicklung, ruhiger Lauf, Korrosionsbeständigkeit und Maßkonstanz im Vordergrund.

CXE Bearing liefert Miniatur-Flansch-Kugellager für Anwendungen, bei denen eine einfache Positionierung in Gehäusen, Platten, Rollen oder kleinen Führungssystemen erforderlich ist. Diese Produkte werden auch als Miniatur-Bundlager, Mini-Flanschlager oder geflanschte Miniaturlager bezeichnet.

Miniatur-Flanschlager werden häufig in kleinen Umlenkrollen, Führungsrollen, Instrumenten, kompakten Motoren, Druckern, Automatisierungsanlagen und Miniatur-Antriebssystemen eingesetzt.

Gedichtete Miniaturlager aus Edelstahl werden üblicherweise mit 2RS-Gummidichtungen geliefert. Sie eignen sich für Anwendungen, in denen das Lager zusätzlichen Schutz gegen Staub, Feuchtigkeit oder leichte Verunreinigungen benötigt. Diese Bauart wird häufig in Medizingeräten, lebensmittelnahen Anlagen, kleinen Pumpen sowie im Außenbereich oder in feuchten Umgebungen eingesetzt.

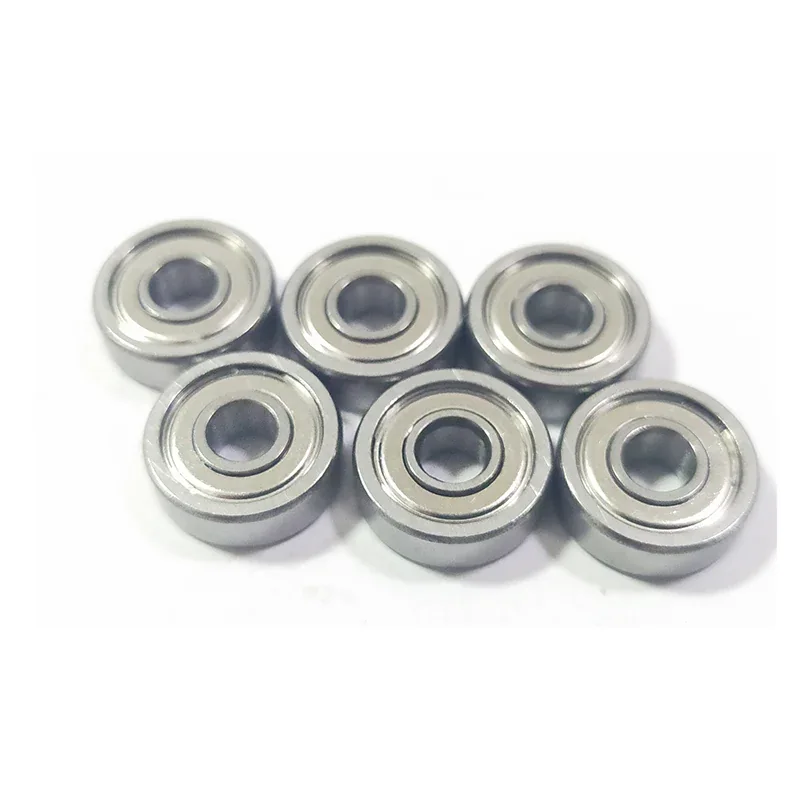

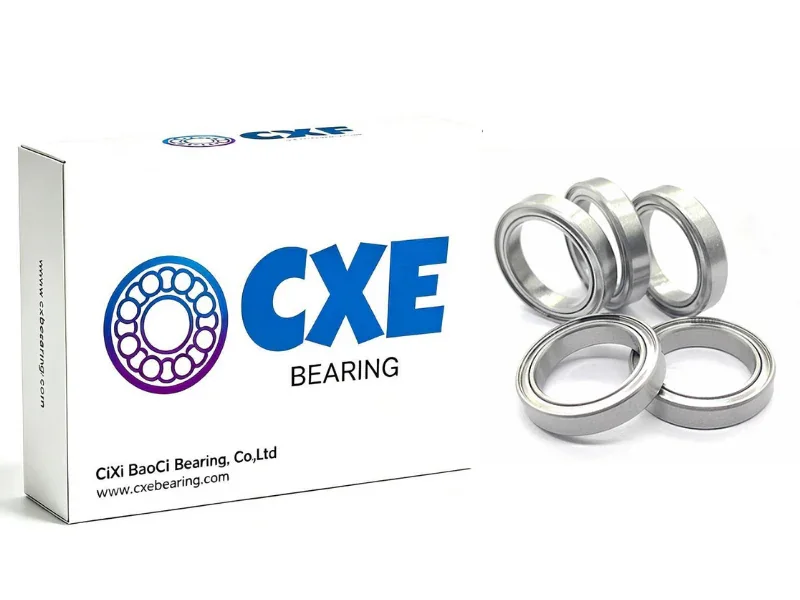

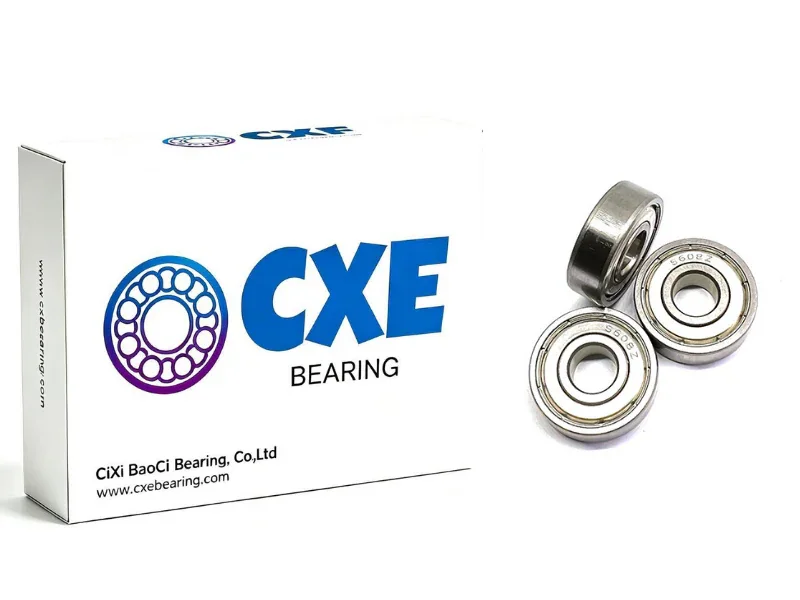

Geschirmte Miniaturlager aus Edelstahl verwenden in der Regel ZZ-Metalldeckscheiben. Sie eignen sich für Anwendungen mit höheren Drehzahlen, bei denen geringe Reibung wichtiger ist als eine vollkontaktierende Abdichtung. Typische Einsatzbereiche sind Kleinmotoren, Kühllüfter, Instrumente und elektronische Geräte.

Werkstoffe für Miniaturlager

CXE Bearing kann Miniaturlager aus Edelstahl in verschiedenen Edelstahlwerkstoffen liefern, abgestimmt auf Arbeitsumgebung, Kostenziel und Leistungsanforderungen des Kunden. Gängige Optionen sind AISI 420, AISI 440C, AISI 304 und AISI 316.

Für die meisten Präzisionsanwendungen mit Miniaturlagern wird häufig AISI 440C verwendet, da dieser Werkstoff eine gute Balance aus Härte, Verschleißfestigkeit, Korrosionsbeständigkeit und Lagerleistung bietet. AISI 420 wird ebenfalls breit eingesetzt, wenn Käufer eine praxisgerechte Edelstahllager-Lösung mit besserer Kosteneffizienz benötigen.

Für Anwendungen, in denen Korrosionsbeständigkeit wichtiger ist als hohe Tragfähigkeit oder Hochgeschwindigkeitsleistung, können AISI 304 oder AISI 316 in Betracht gezogen werden. AISI 316 bietet eine bessere Beständigkeit in stärker korrosiven Umgebungen, insbesondere wenn Feuchtigkeit oder Chloridbelastung relevant sind.

Miniatur-Kunststofflager sind leicht, korrosionsbeständig und nicht magnetisch. Sie werden häufig in Anwendungen mit geringer Last eingesetzt, wenn leiser Lauf, chemische Beständigkeit oder eine metallfreie Konstruktion gefordert sind. In Tragfähigkeit, Präzision und Maßstabilität erreichen sie jedoch in der Regel nicht das Niveau von Edelstahllagern.

Keramische Miniaturlager und Hybrid-Keramik-Miniaturlager werden in speziellen Anwendungen eingesetzt, die geringe Reibung, hohe Drehzahlen, elektrische Isolation oder chemische Beständigkeit erfordern. Sie können für Instrumente, saubere Anlagen und Hochgeschwindigkeitswerkzeuge geeignet sein; Kosten und Lastbedingungen sollten vor der Auswahl jedoch sorgfältig bewertet werden.

Typische Anwendungen von Miniaturlagern aus Edelstahl

Medizingeräte

Miniaturlager aus Edelstahl werden in Dentalhandstücken, chirurgischen Werkzeugen, kleinen medizinischen Pumpen, Diagnosegeräten und kompakten medizinischen Mechanismen eingesetzt. Diese Anwendungen erfordern häufig Korrosionsbeständigkeit, ruhigen Lauf und sauberen Betrieb.

Präzisionsinstrumente

Instrumenten-Kugellager aus Edelstahl werden breit in Messgeräten, optischen Instrumenten, Laborgeräten, Encodern, Sensoren und anderen Präzisionsbaugruppen eingesetzt, bei denen geringe Reibung und stabile Bewegung wichtig sind.

Robotik und Automatisierung

Miniatur-Edelstahllager werden in kleinen Robotergelenken, Endeffektoren, Führungsmechanismen, Positioniersystemen, Miniaturrollen und kompakten Automatisierungsmodulen verwendet.

Kleinmotoren und Kühllüfter

Mikro-Kugellager aus Edelstahl werden häufig in Kleinmotoren, Kühllüftern, kompakten Getrieben, Elektrowerkzeugen und elektronischen Geräten eingesetzt. In diesen Anwendungen benötigen Käufer meist geringe Geräuschentwicklung, ruhige Rotation und stabile Chargenqualität.

Lebensmittelnahe Anlagen und Washdown-Umgebungen

In kompakten lebensmittelnahen Anlagen können Miniaturlager aus Edelstahl in kleinen Rollen, Füllvorrichtungen, Sensoren, Führungseinheiten und leichten Washdown-Baugruppen eingesetzt werden. Edelstahl hilft, das Rostrisiko in nassen oder häufig gereinigten Umgebungen zu reduzieren.

Marine und feuchte Umgebungen

In kleinen Geräten, die Feuchtigkeit, Kondensation oder leichtem Salzwasserkontakt ausgesetzt sind, bieten Miniaturlager aus Edelstahl eine bessere Rostbeständigkeit als gewöhnliche Lager aus Chromstahl.

Gängige Größen von Miniaturlagern aus Edelstahl

Die folgende Tabelle zeigt gängige Miniaturlagergrößen für kompakte mechanische Baugruppen. CXE Bearing kann je nach Kundenanforderung Edelstahlausführungen, ZZ-geschirmte Ausführungen, 2RS-gedichtete Ausführungen und ausgewählte Flanschausführungen liefern.

So wählen Sie das passende Miniaturlager aus Edelstahl aus

Bohrungsgröße bestätigen

Der Bohrungsdurchmesser muss zur Wellengröße passen. Bei Miniaturlagern kann bereits eine kleine Maßabweichung Geräusch, Rotation, Passung und Lebensdauer beeinflussen.

Außendurchmesser und Breite prüfen

Außendurchmesser und Breite müssen zum Gehäuse, zur Rolle, zur Umlenkrolle oder zum Einbauraum passen. Dies ist besonders wichtig bei kompakten Baugruppen, in denen kaum Spielraum für Anpassungen besteht.

ZZ oder 2RS wählen

Wählen Sie ZZ-Metalldeckscheiben, wenn die Anwendung geringere Reibung und höhere Drehzahl erfordert. Wählen Sie 2RS-Gummidichtungen, wenn das Lager besseren Schutz gegen Staub, Feuchtigkeit oder leichte Verunreinigungen benötigt.

Wenn das Lager in einer dünnen Platte, einer kleinen Rolle, einem kompakten Gehäuse oder einer Führungsrolle positioniert werden muss, kann ein Miniatur-Flanschlager die Montage vereinfachen und axiale Bewegung besser begrenzen.

Den passenden Edelstahlwerkstoff auswählen

Für die meisten Präzisionsanwendungen ist AISI 440C eine gängige Wahl. Für kostensensible Edelstahllager-Anwendungen kann AISI 420 geeignet sein. Für besondere Korrosionsumgebungen können AISI 304 oder AISI 316 je nach Last, Drehzahl, Präzision und Expositionsbedingungen bewertet werden.

Warum Miniaturlager aus Edelstahl bei CXE Bearing beziehen?

CXE Bearing konzentriert sich auf die Fertigung von Edelstahllagern und liefert Miniaturlager für OEM-Kunden, Händler, Automatisierungsanbieter, Instrumentenhersteller und industrielle Instandhaltungskäufer.

Wir liefern Miniatur-Kugellager aus Edelstahl, Mikro-Kugellager aus Edelstahl, Instrumenten-Kugellager aus Edelstahl, Miniatur-Flansch-Kugellager, gedichtete Miniaturlager und geschirmte Miniaturlager in mehreren Größen und Werkstoffoptionen.

Für Händler und Gerätehersteller unterstützt CXE Bearing die Belieferung mehrerer SKUs, Musterentwicklung in Kleinserien, Großbestellungen, kundenspezifische Verpackungen und Sonderlageranforderungen. So können Kunden die Beschaffung vereinfachen und ein vollständigeres Produktsortiment für Miniaturlager aus Edelstahl aufbauen.

Angebot anfordern

Wenn Sie Miniaturlager aus Edelstahl für Medizingeräte, Instrumente, Robotik, Motoren, Lebensmittelanlagen, Marineausrüstung oder kompakte Automatisierungssysteme beschaffen, senden Sie uns bitte Lagernummer, Bohrungsgröße, Außendurchmesser, Breite, Dichtungstyp, Werkstoffanforderung, Menge und Einsatzumgebung.

CXE Bearing kann geeignete Miniaturlager aus Edelstahl, Mikro-Kugellager aus Edelstahl oder Miniatur-Flansch-Kugellager auf Basis Ihrer technischen und kaufmännischen Anforderungen empfehlen.
